TBB型高壓自動無功補償裝置
TBB型高壓自動無功補償裝置（以下簡稱裝置），主要用于35kV或110kV變電站10kV母線的無功自動補償裝置，根據變電站母線無功功率的變化，自動控制電容器組的投切，用以提變電站內的功率因數。
所屬分類：
無功補償系列
關鍵詞：
高壓自動無功補償裝置
自動無功補償裝置
無功補償裝置
在線留言
產品描述
■ 適用范圍
TBB型高壓自動無功補償裝置（以下簡稱裝置），主要用于35kV或110kV變電站10kV母線的無功自動補償裝置，根據變電站母線無功功率的變化，自動控制電容器組的投切，用以提變電站內的功率因數。產品分為戶內安裝和戶外安裝。
■ 組成結構及工作原理
裝置主要由隔離開關、真空接觸器、保護電流互感器、噴逐式熔斷器、高壓并聯電容器、干式鐵芯電抗器、放電線圈、避雷器、殼體、控制系統等組件組成。
工作原理：控制系統根據變電站實時電壓和電流，經過計算處理，由控制器發出投入或切除指令，控制真空接觸器的分合動作，從而實現對電容器的投切。

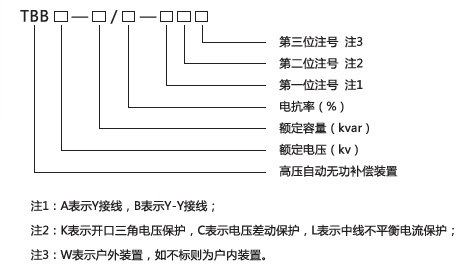

■ 型號說明
■ 產品特點
● 配置高壓補償，通過自動跟蹤投切電容，將功率因數和系統電壓控制在設定的范圍內。
● 通過遠動自動選擇開關，可靈活選擇補償?shù)母鞣N工作方式。
● 可實時顯示主變低壓側電壓、電流、功率因數、無功功率、電容器投切狀態和報警保護信息。
● 具有標準的RS485通訊接口，支持ModBus、CDT、IEC101通訊規約，與變電站綜合自動化系統相配合，可實現"四遙"功能。
● 采用真空接觸器投切電容器組，具有體積小、滅弧新能好、壽命長、維護量小和使用安全等優點，特別適用于頻繁開斷容性電流。
● 可根據總補償容量靈活分組，最多可等容量分為8組，每組最大容量1800kvar。自動循環投切，先投先切，保證各電容組均時使用，并且同一電容器組在小于放電時間內不再次投入。
● 配置電容組微機保護裝置，能夠?qū)崿F(xiàn)二段過流及零序電壓保護功能。當某組出現故障時可自動切除并閉鎖，不影響其它電容組的正常投切。
● 配置不同比率的電抗器，以限制合閘涌流和抑制高次諧波。

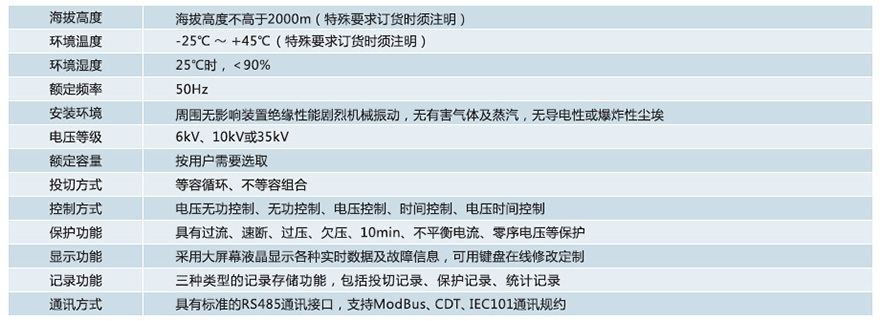

■ 技術參數
■ 安裝方式
該裝置可根據用戶的要求，分為戶內安裝、戶外安裝、箱式安裝三種。
